环境治理工程-热脱附土壤修复技术

      土壤热脱附施工修复技术是通过间接加热形式，把污染土壤加热到污染有机物沸点以上的温度，在此温度下停留足够时间，以确保污染土壤中的有机污染物、水分等转变为气态从土壤中分离出来，从而达到污染土壤的修复治理。从土壤中分离出来的高温热解析气体经过喷淋冷却降温，含有泥浆的污水在污水处理装置内收集并进行初步处理：通过重力沉淀、物理阻隔等方式使比水轻的物质集中在污水处理装置的水面上并定期清理，比水重的泥浆及其它物质集中在污水处理装置的底部，并通过污泥泵把这些物质输送到后续的污水处理单元。在二级污水处理装置的中部为相对洁净的水，通过换热器的换热后在循环水泵的输送下，把降低到接近常温的冷却水输送到喷淋冷却装置内对高温尾气进行喷淋冷却。经过喷淋冷却后的少量不凝尾气进入到气水分离器内进行气水分离，以去除尾气中的水分，再经过活性炭过滤吸附后经引风机抽提输送到燃烧室，借助燃烧器的高温火焰处进行焚烧，达到无害化处理。比水重的物质经过多级重力分离后上清液依次经过袋滤、石英砂过滤、活性炭吸附后作为回湿水添加到热脱附后的土壤中；多级重力分离装置下部的杂物经过固液分离后的泥饼外送到专门的处理场地进行处理，液体再次进入多级重力分离装置进行处理，具体土壤出来工艺流程和设计参数表如下：

热脱附土壤处理工艺流程

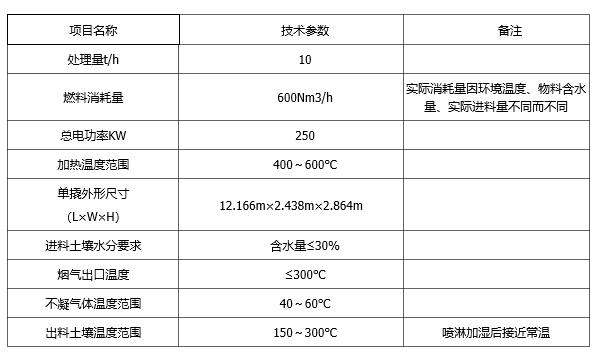

热脱附设备参数

本系统主要由进料单元，热脱附单元、出料单元、冷凝单元、废水处理单元、烟气排放处理单元、电控单元等几部份构成。

各单元主要功能及构成如下：

1. 进料单元：主要对土壤进行筛分（含水量超过80%时需脱水处理，以降低能耗）、称重（实现定量处理）、连续输送。根据此要求，本单元主要由土壤筛分机、皮带称重机、螺旋输送机（必要时增加脱水机）及辅助连接件、支架等构成。

2. 热脱附单元：主要对土壤进行加热处理，以达到将土壤中易挥发物热解析出的目的。该单元为整套设备的主体部分。为了使土壤中污染物能热解析出，本单元设置了燃烧室、热解析室（与主螺旋输送机构为一体）、防止进出口气体逸出的气锁、驱动机构及热源——燃烧器等。

3. 出料单元：将处理后的土壤输送出设备。该单元主要由两台螺旋输送机及加湿喷淋管路组成。

4. 冷凝及尾气处理单元：将来自解析室的气体进行冷凝处理。单元组成包括急冷喷淋塔、除雾塔、尾气净化罐、引风机、循环水空冷机及配套管路阀件等。

5. 废水处理单元：对冷凝后的废水进行油水分离、杂质沉淀、净化处理。单元由油水分离器、叠螺机、过滤器、缓冲水箱、净水罐及泵、阀、管路等部件组成。

6. 烟气排放处理单元：由于挥发气体经冷凝、过滤处理后，仍可能有少量危害成分，不能直接排放到大气环境中，因此需要对其进一步处理。本系统是利用燃烧室直接将这部分废气高温热解，从而达到排放要求。本单元主要由抽气风机、阻火器及连接至燃烧室的管路组成。

7. 电控单元：本单元为整套系统的控制核心，实现对电磁阀、电动阀、电机、水泵、燃烧器等执行器件的控制，以及对设备温度、压力、流量等各工况的实时监控与记录。单元由总控室、各站点现场控制柜、各测控点温度/压力/流量传感器及连接电缆构成。
